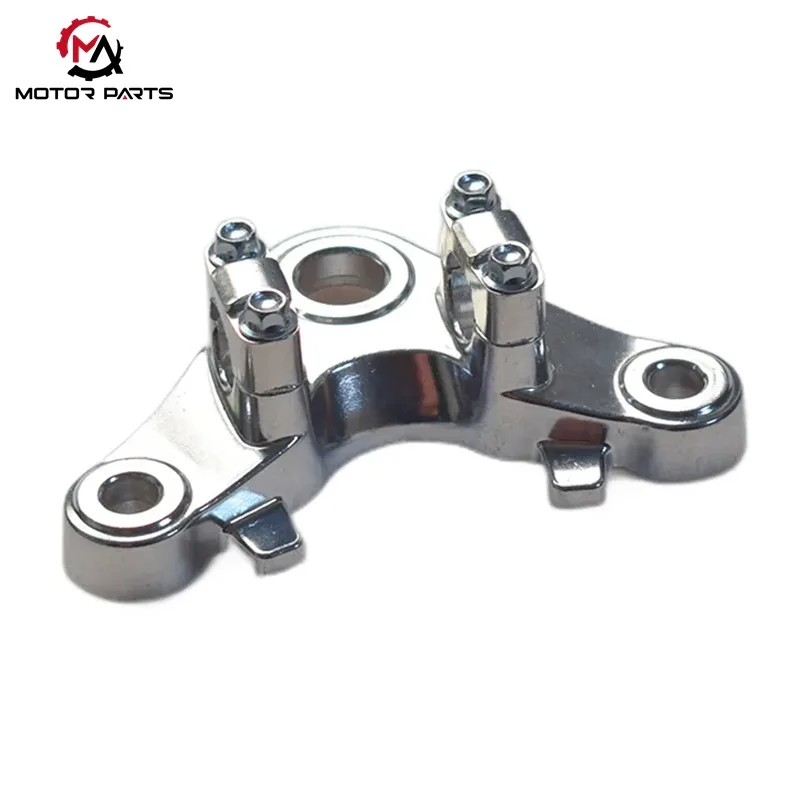

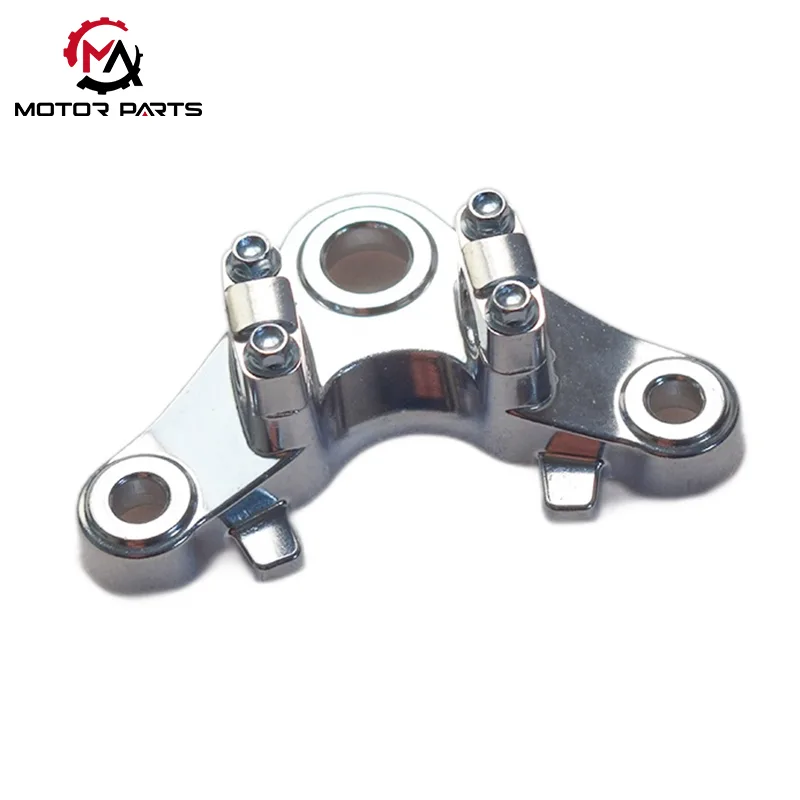

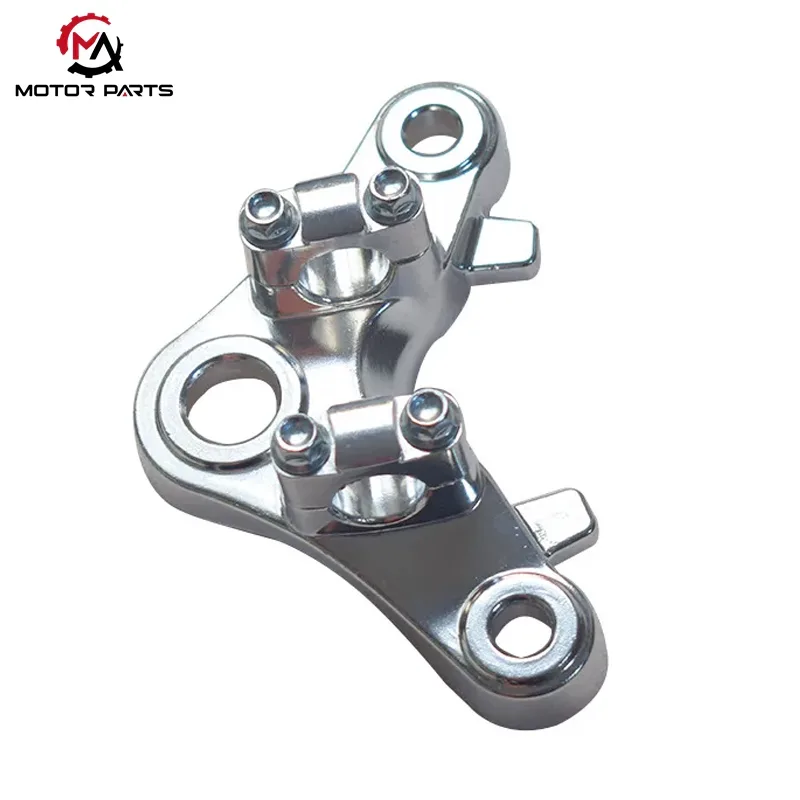

Plaque de connexion supérieure de moto Honda CG125

Max Trading est spécialisé dans la R&D et la fourniture de composants structurels pour motos. Notre plaque de connexion supérieure de moto Honda CG125, un composant principal de support de charge et de direction reliant la fourche CG125, les amortisseurs et le cadre, a fait l'objet d'une optimisation technique dans quatre dimensions : mécanique structurelle, traitement des matériaux, compatibilité d'installation et durabilité à long terme. Cette plaque de connexion supérieure présente une forme boomerang standard de l'industrie et une disposition triangulaire des trous à trois points, combinée à une conception d'épaisseur zonée, des nervures de renforcement intégrées et une cavité de réduction de poids en forme d'arc. Il permet d'obtenir une construction à la fois haute résistance et légère. De multiples traitements anticorrosion, notamment l'électrophorèse, le revêtement en poudre et la galvanisation, garantissent son adaptabilité à long terme aux environnements pluvieux, boueux et cahoteux.

La plaque de connexion supérieure de moto Honda CG125 est compatible avec des diamètres de tube de selle central de 22 à 28 mm, un espacement des trous d'amortisseur de 130 à 150 mm et des boulons universels M10/M12. Les utilisateurs ordinaires peuvent facilement le démonter et le remplacer à l'aide d'outils standard. Il offre une maniabilité stable à basse vitesse pour éviter le glissement des mains et améliore également la stabilité du guidon à haute vitesse, répondant à la fois aux fonctionnalités adaptées aux débutants et aux exigences des pilotes expérimentés en matière de stabilité du véhicule.

Conception structurelle et analyse des contraintes : une explication détaillée

I. Conception globale de la structure

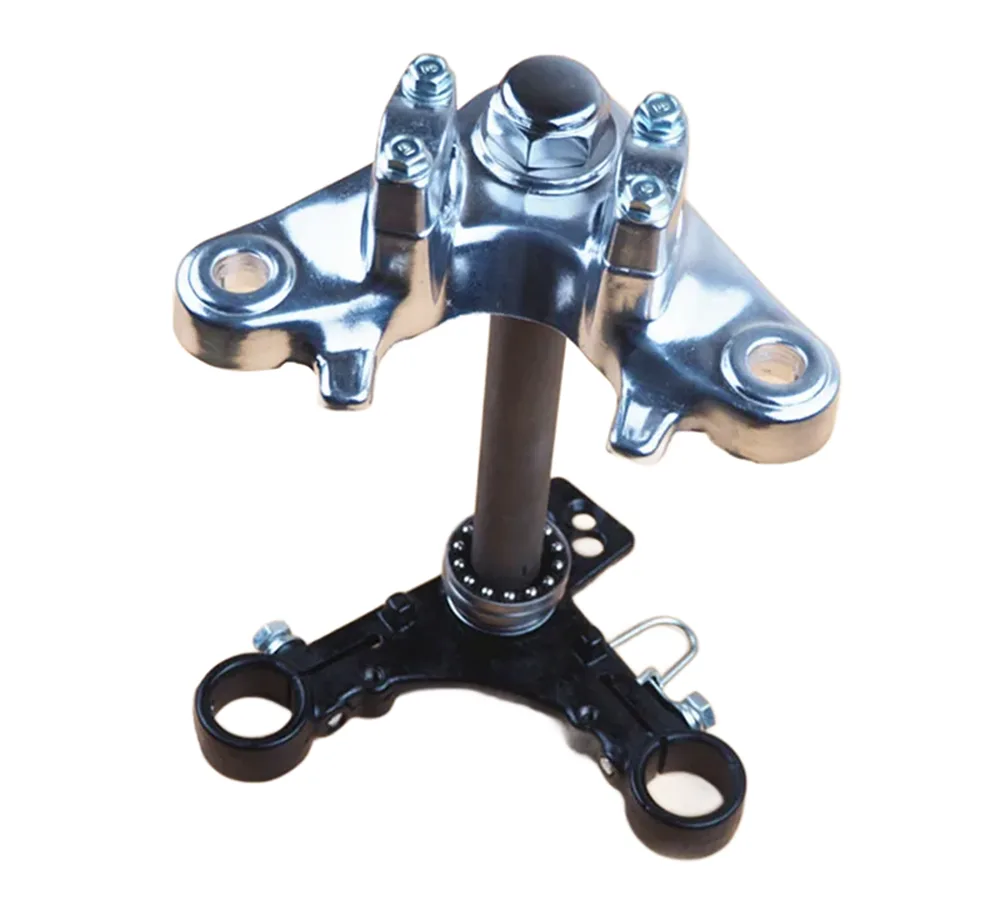

Dans le système frontal de la moto CG125, la plaque de connexion supérieure est le principal composant porteur reliant la fourche avant, l'amortisseur et le cadre. La plaque de connexion supérieure de moto Honda CG125 adopte la conception structurelle standard en forme de boomerang, permettant une répartition stable de la charge et un contrôle précis de la direction grâce au placement des trous scientifiquement conçu.

Disposition des trous en trois points

Trou central : trou de montage du tube de direction de la fourche avant, d'environ 25 mm de diamètre

Trous gauche et droit : trous de fixation de l'amortisseur avant, distance latérale 130–150 mm

Caractéristiques de la structure de contrainte

Trois points forment une structure triangulaire stable

La force de direction et la force d'impact de l'amortisseur sont transmises uniformément au cadre

Réduit efficacement la concentration de contraintes localisées et améliore la stabilité structurelle globale

Cette structure est particulièrement adaptée aux motos de banlieue comme la CG125, conservant une maniabilité stable sur les routes urbaines et dans des conditions routières complexes.

II. Conception d’épaisseur de plaque et d’optimisation mécanique

Pour équilibrer les exigences de résistance et de légèreté, la plaque de connexion supérieure utilise une conception structurelle différenciée dans différents domaines :

Zone porteuse de noyau épaissie

Épaisseur de la zone centrale : 8 à 12 mm

Supporte les principales charges de direction et verticales

Zone de bord amincie

Épaisseur des bords contrôlée entre 5 et 8 mm

Réduit le poids total tout en conservant la rigidité

Cette conception à épaisseur cloisonnée garantit que la structure conserve une bonne résistance à la fatigue même en cas d'utilisation à haute intensité.

III. Conception structurelle légère et renforcée

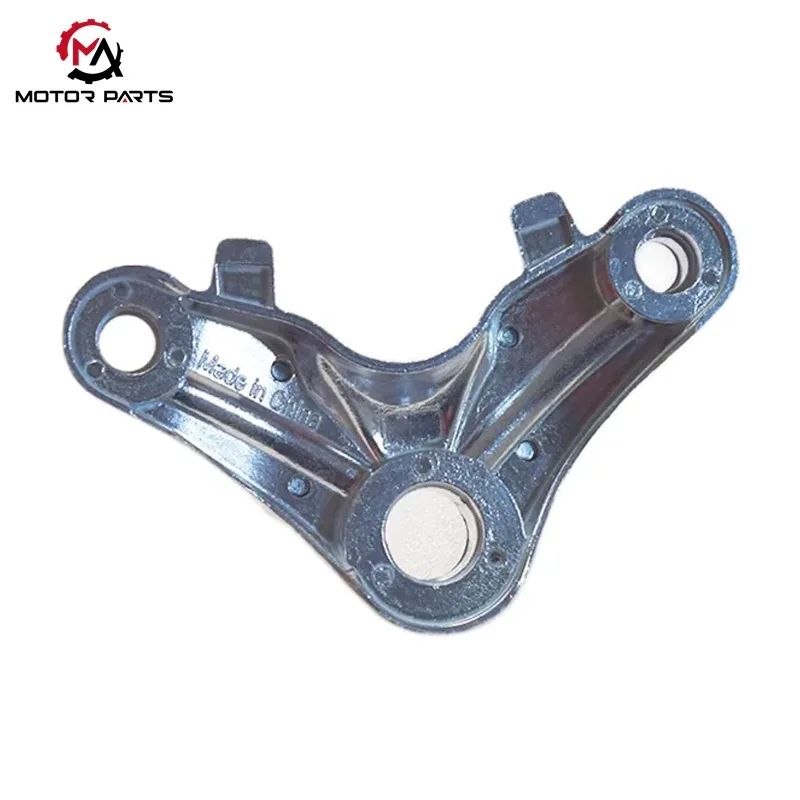

Sur la structure inférieure de la plaque de connexion supérieure de la moto Honda CG125, les performances sont encore améliorées grâce à une optimisation géométrique :

Nervures de renfort intégrées

Améliore la résistance à la flexion et à la torsion

Améliore la résistance globale aux chocs

Cavités de réduction de poids en forme d'arc

Réduction du poids dans les zones porteuses non critiques

Poids total réduit d'environ 30% par rapport à une structure purement solide

Réduit le risque de fracture et améliore la fiabilité à long terme

Matériaux et processus de fabrication

1. Options de sélection de matériaux grand public

Dans les motos de la série CG125, la plaque de connexion supérieure utilise diverses solutions de matériaux matures sur différents marchés et versions pour équilibrer les exigences de coût, de résistance et de durabilité.

Tôle d'acier laminée à froid (solution Mainstream)

Les premières pièces d'origine Honda, ainsi que les marques nationales telles que Zongshen et Lifan, utilisaient couramment des procédés d'emboutissage et de formage de tôles d'acier laminées à froid.

Coût contrôlable, adapté à la production de masse

Forte résistance à la déformation plastique, adaptée pour supporter des charges longitudinales

Très approprié pour une utilisation à long terme et à haute fréquence dans les motos de banlieue

Alliage d'aluminium ADC12 (solution légère)

Certaines versions d'exportation (telles que les modèles à émissions Euro III fabriqués au Brésil) utilisent un alliage d'aluminium ADC12, formé par moulage sous pression :

Poids total réduit d'environ 25%

Améliore efficacement la flexibilité de la direction après la mise à niveau de la fourche avant

Plus adapté aux modèles modifiés ou haut de gamme qui privilégient les performances de manipulation

2. Traitement de surface et processus anticorrosion

Pour différents environnements d'exploitation, la plaque de connexion supérieure présente plusieurs conceptions de protection de surface :

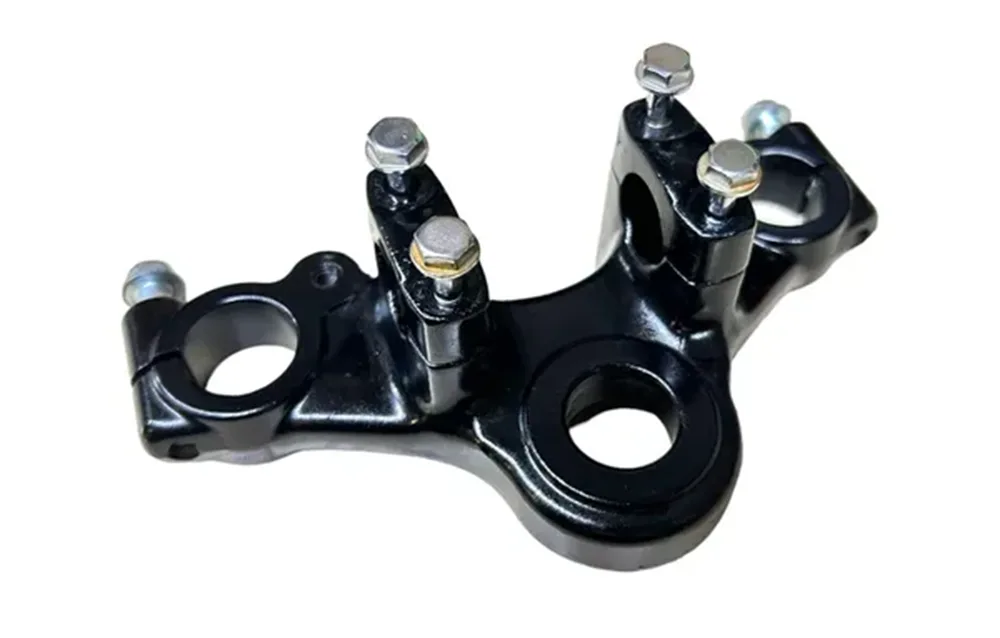

Revêtement électrophorétique + revêtement en poudre noire (Double protection)

Solution commune pour les modèles domestiques

La structure de revêtement dense isole efficacement de l'érosion par la pluie, la boue et le sable

Présente une excellente résistance à la corrosion dans les environnements humides, pluvieux et poussiéreux des régions du sud

Processus de galvanisation (solution améliorée d'origine en usine)

Les plaques de liaison d'origine Honda intègrent sur cette base un traitement de galvanisation

A passé avec succès des tests rigoureux au brouillard salin, avec une résistance à la corrosion supérieure à 500 heures

Retarde considérablement le vieillissement du métal, même en cas de stationnement extérieur de longue durée

adaptation fonctionnelle

L'ouverture centrale de l'élévateur couvre la plage de 22 à 28 mm et est compatible avec différentes marques d'élévateurs de fourche avant (tels que les élévateurs d'origine de 25 mm et les élévateurs modifiés de 28 mm d'épaisseur) ; Le trou d'installation a un diamètre de 10 à 12 mm et est compatible avec les boulons universels M10/M12, ce qui facilite le remplacement des pièces lors de la maintenance et réduit les coûts de maintenance pour les utilisateurs.

La longueur de la colonne montante est conçue avec des spécifications de précision de 80 à 110 mm, formant une correspondance dorée avec l'angle d'inclinaison vers l'avant d'environ 26 ° de la plaque de connexion supérieure de la moto Honda CG125. Grâce à des calculs mécaniques rigoureux, un équilibre précis du couple de retour de direction est obtenu. Cette conception évite efficacement le phénomène de « frapper les mains » lors de la conduite à basse vitesse et le danger caché des « poignées flottantes » lors de la conduite à grande vitesse. Il peut offrir une expérience de conduite conviviale aux débutants et répondre aux exigences strictes des conducteurs expérimentés en matière de stabilité du véhicule.

La carte n'a pas de structure de surface incurvée complexe, avec une surface plane et un espace réservé pour le fonctionnement de la clé. Avec une disposition standardisée des trous, les utilisateurs ordinaires peuvent effectuer le démontage et le remplacement à l'aide d'outils à douille sans avoir besoin d'équipement spécialisé.
