Redresseur de moto GY6-125

Le redresseur de moto GY6-125, également appelé régulateur redresseur, est le « centre d'alimentation » du système d'alimentation du moteur, formant un système triangulaire d'alimentation avec le moteur magnétique et la batterie. Ses principales fonctions se traduisent en deux parties clés :

Conversion de rectification :

Le courant alternatif (AC) généré par le fonctionnement du moteur magnétique présente les caractéristiques de changements périodiques de direction du courant et de grandes fluctuations de tension, qui ne peuvent pas alimenter directement l'équipement embarqué. Le redresseur de moto GY6-125 est doté d'un circuit redresseur en pont intégré, qui coupe l'onde sinusoïdale CA en CC pulsé unidirectionnel grâce aux caractéristiques de conduction unidirectionnelle de quatre diodes. Ce processus revient à installer une « valve anti-retour » pour le courant, garantissant que le courant circule toujours dans la même direction. En prenant comme exemple une alimentation CA de 50 Hz, après rectification, elle forme une alimentation CC avec 100 pulsations par seconde, fournissant une alimentation adaptative pour les appareils CC tels que l'autoradio et les tableaux de bord.

Protection de stabilisation de tension :

Dans différentes conditions de fonctionnement, la tension de sortie du moteur magnétique de la moto présente de fortes fluctuations. Pendant le fonctionnement au ralenti, la tension peut chuter jusqu'à 12,5 V, ce qui rend difficile le respect des exigences de charge d'entretien de la batterie ; Lors de la conduite à grande vitesse, la tension maximale peut atteindre plus de 100 V, dépassant de loin la plage de sécurité d'une batterie de 12 V. Le redresseur de moto GY6-125 ajuste dynamiquement la tension de sortie grâce à la technologie PWM (Pulse width Modulation). Lorsque la tension dépasse le seuil de 14,8 V, activez immédiatement le circuit shunt pour libérer l'excès de puissance ; Lorsque la tension est inférieure à 13,5 V, l'efficacité de charge est améliorée. Ce mécanisme protège non seulement efficacement le matériau actif des plaques de la batterie au plomb, empêchant la formation de cristaux de sulfate de plomb dû à la surcharge et au gonflement, mais assure également une température de couleur des phares stable et une énergie d'allumage constante de la bobine d'allumage. Dans les applications pratiques, cette fonction de stabilisation de tension peut prolonger la durée de vie des ampoules de plus de trois fois et le taux de réussite de l'allumage des bougies d'allumage peut être augmenté jusqu'à 99,8 %.

Ce composant affecte directement la durée de vie de la batterie (comme la protection de charge et de décharge de la batterie YTX9-BS) et la stabilité du système d'éclairage et d'allumage, et est un composant électrique clé des scooters de petite cylindrée. Ses performances affectent directement la durabilité du système électrique du véhicule : des redresseurs de haute qualité peuvent augmenter le nombre de cycles de batterie de 40 % et réduire de plus de 65 % l'incidence des pannes électroniques causées par une tension anormale.

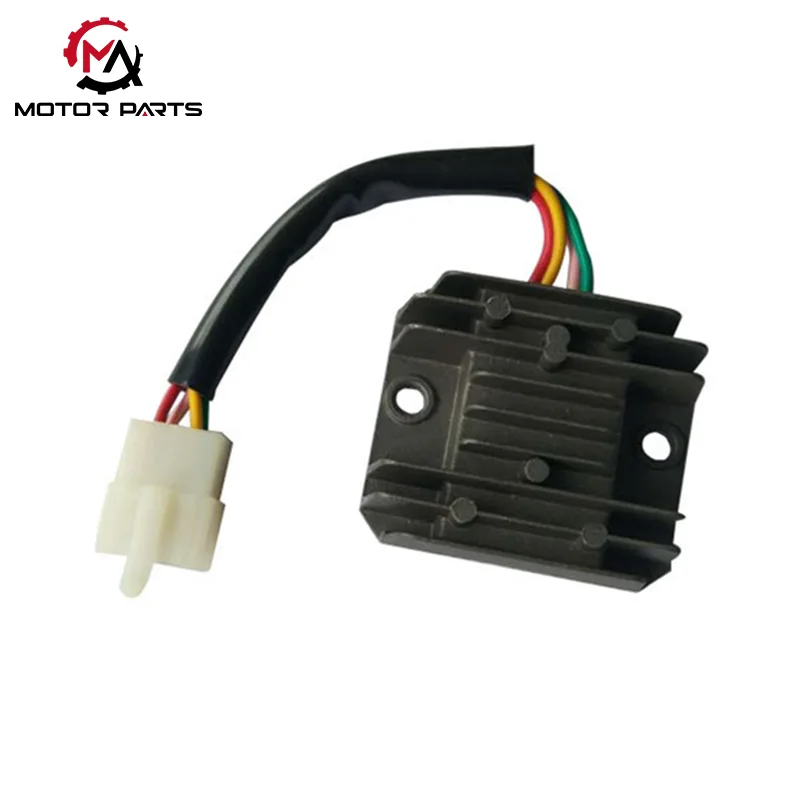

Redresseur GY6 125 type monophasé 4 fils (modèle de base)

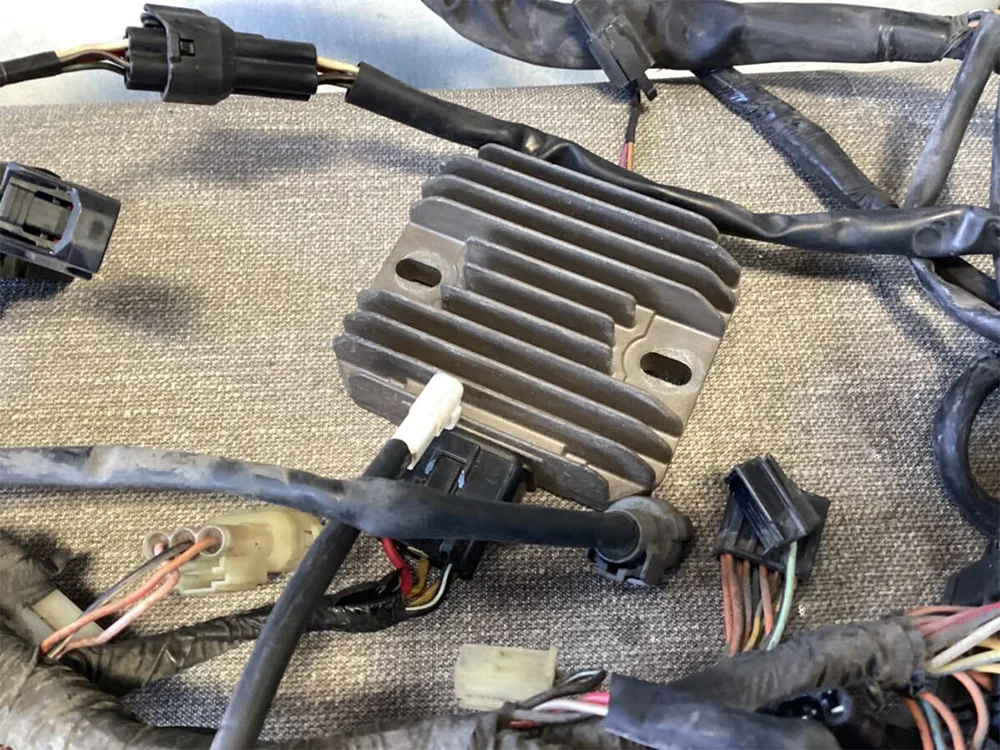

Caractéristiques structurelles : adoptant une conception à 4 fils et 4 broches, il comprend 2 lignes d'entrée CA (jaune/rose ou blanc/jaune), 1 ligne de sortie CC (rouge) et 1 fil de terre (vert), scellés dans un boîtier en fonte d'aluminium avec dissipateur thermique et scellés avec de la résine époxy pour éviter l'humidité.

Principe de stabilisation de tension : la technologie de stabilisation de tension de coupure de court-circuit est adoptée. Lorsque la tension dépasse la norme, la tension est contrôlée par une fuite de court-circuit. La structure est simple, le coût est faible et convient au modèle de base GY6 125 (comme les scooters ordinaires).

Paramètres de base : tension d'entrée CA 20-60 V, courant de sortie de charge 0-4 A, plage de température de fonctionnement -20 °C à 60 °C.

Tabous de maintenance quotidienne

Il est interdit d'utiliser des redresseurs sans piles, sinon la haute tension provoquerait une panne des équipements électriques ;

Nettoyez régulièrement la poussière sur le dissipateur thermique pour éviter un ralenti prolongé (ce qui peut entraîner une charge de charge excessive) ;

Lors de la mise à niveau de phares à LED et d'autres équipements, un redresseur avec un courant de sortie plus important (≥ 6A) doit être sélectionné pour éviter les dommages causés par une surcharge.

Paramètre du produit :

Quels sont les avantages des redresseurs produits par Max Trading ?

Stabilité de la tension : grâce à la technologie de contrôle de rétroaction en boucle fermée, la tension de sortie est verrouillée avec précision dans la plage saine de 13,8 V ~ 14,4 V, évitant ainsi la surcharge et le gonflement de la batterie, avec des fluctuations réelles de seulement ± 0,2 V ;

Courant stable : circuit de protection contre les surintensités intégré, adapté aux scénarios de charge élevée où les phares et le GPS sont allumés simultanément. Le courant nominal de 18 A peut répondre à la plupart des besoins de modification ;

Dissipation thermique stable : la conception des ailettes en alliage d'aluminium améliore l'efficacité de la dissipation thermique de 60 %, et la coque n'atteint que 48 ℃ après un fonctionnement continu pendant 3 heures dans un environnement à 45 ℃, bien en dessous du seuil de sécurité de 70 ℃.

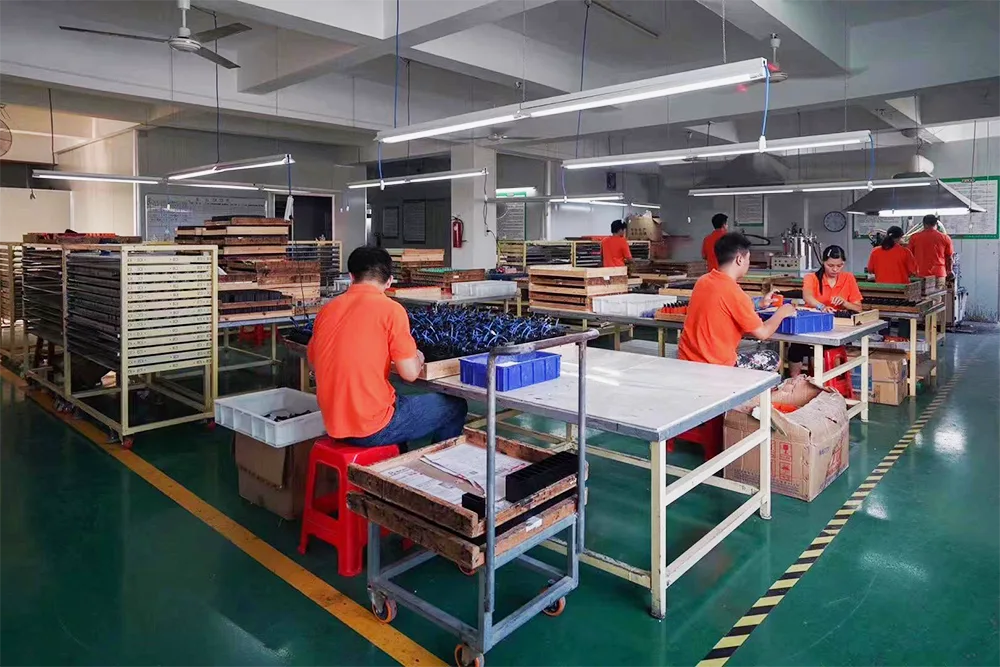

Notre usine
