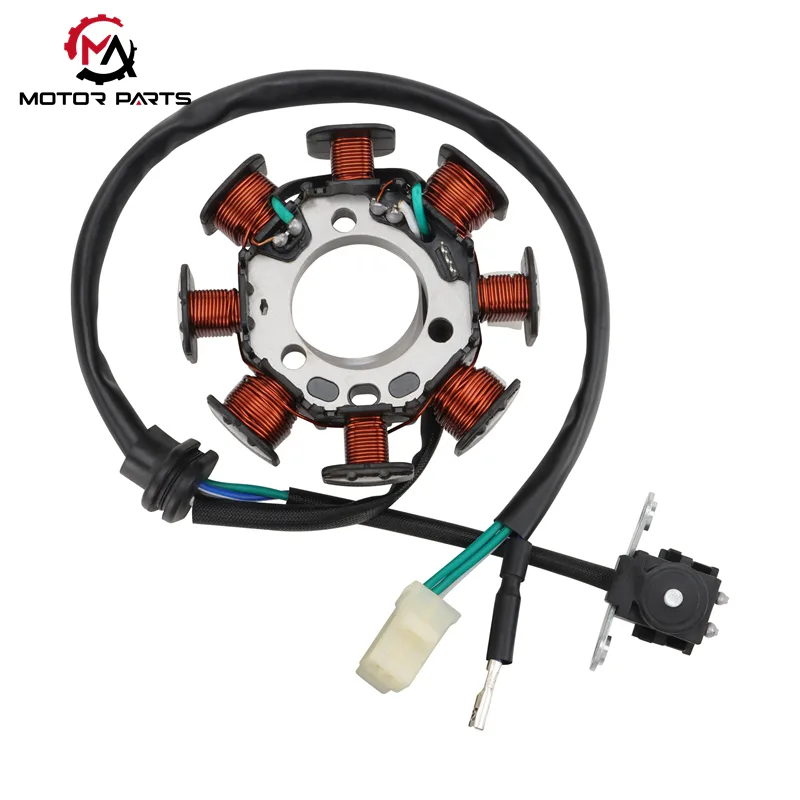

La bobine magnétique de moto CRF150F est une moto tout-terrain d'entrée de gamme classique, et sa bobine magnétique monophasée à 8 pôles sert de cœur au système d'alimentation du véhicule. Fabriqué par Max Trading, ce composant de précision est non seulement la source d'alimentation de l'ensemble du système électrique de la moto, mais également une garantie clé pour le fonctionnement stable du véhicule dans des conditions tout-terrain difficiles. Il est conçu pour répondre aux exigences élevées de durabilité et de performance des amateurs de tout-terrain, avec des propriétés fiables d'étanchéité à l'eau, à la poussière et à l'usure.

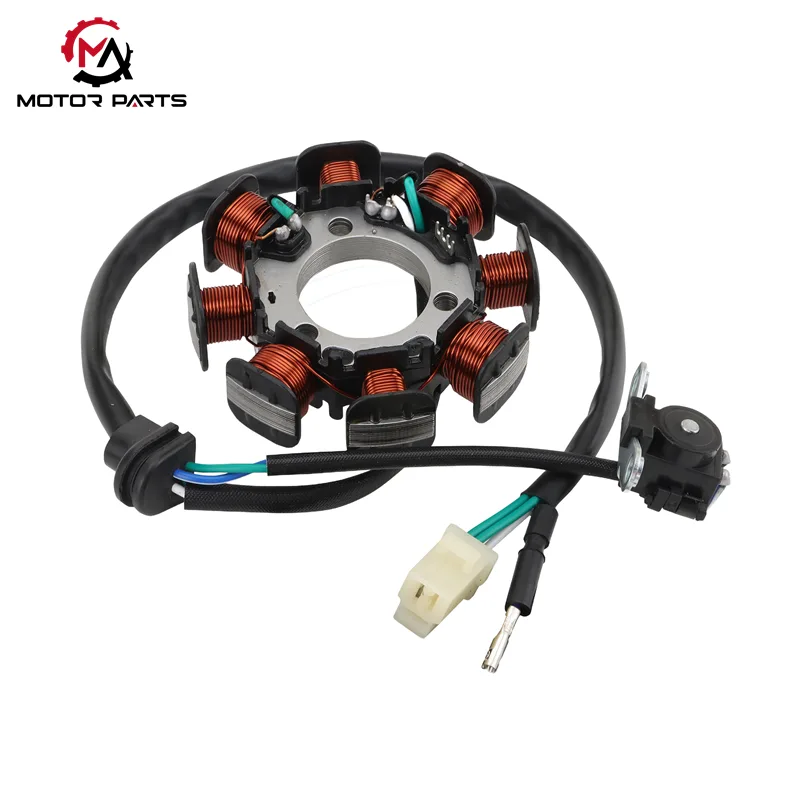

La bobine magnéto est composée de trois modules principaux : l'ensemble de bobine de stator, le composant magnétique en acier du rotor et le module terminal, chacun avec une sélection de matériaux et une conception structurelle strictes.

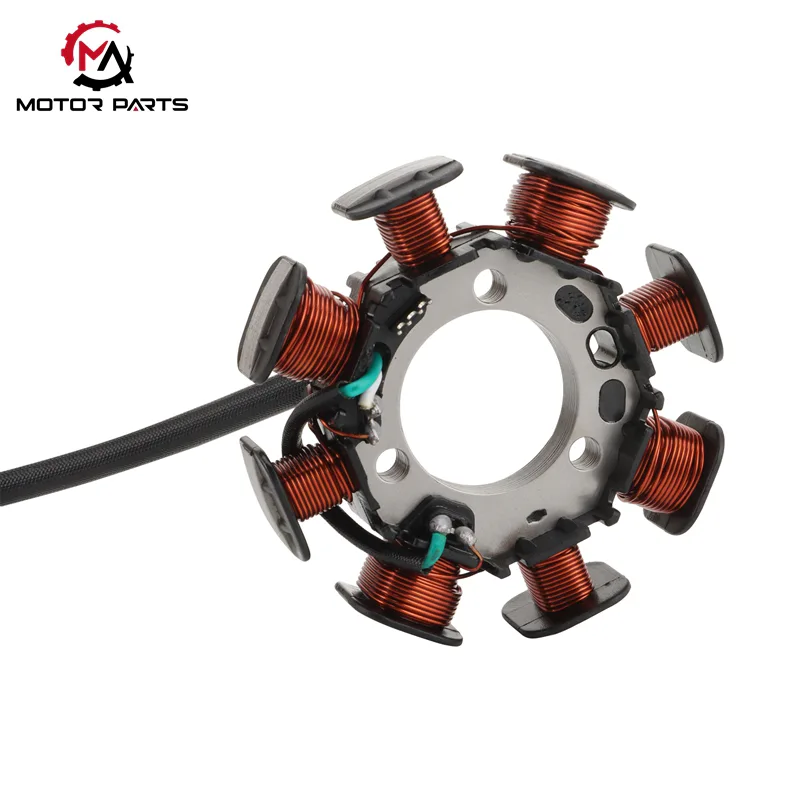

| Composant | Matériau et structure | Performances et fonctionnalités de base |
|---|---|---|
| Ensemble de bobine de stator |
Noyau de stator : empilé à partir de tôles d'acier au silicium ultra-minces de 0,35 mm 2. Bobines fonctionnelles : 3 jeux (bobine d'allumage, bobine de charge, bobine de déclenchement) enroulés avec du fil de cuivre émaillé résistant aux hautes températures 3. Encapsulation : Fixé avec de la résine époxy |
1. Les tôles d'acier au silicium ultra-minces assurent une excellente conductivité magnétique et minimisent la perte de fer 2. Le fil de cuivre résistant aux hautes températures s'adapte à l'environnement à haute température à l'intérieur du moteur 3. L'encapsulation en résine époxy atteint un indice d'étanchéité et anti-poussière IP65, adapté aux scénarios tout-terrain comme les routes boueuses et les terrains poussiéreux. |
| Composant magnétique en acier du rotor |
1. Structure : Rotor de type volant, relié rigidement au vilebrequin 2. Tuiles magnétiques : 8 tuiles magnétiques en ferrite avec pôles N et S alternés 3. Structure de positionnement : saillies spéciales sur le bord du rotor |
1. La force magnétique de surface atteint 350 à 400 mT, fournissant un champ magnétique stable 2. Les saillies du bord du rotor transmettent avec précision les signaux de position du vilebrequin à la bobine de déclenchement, jetant ainsi les bases d'un calage d'allumage précis |

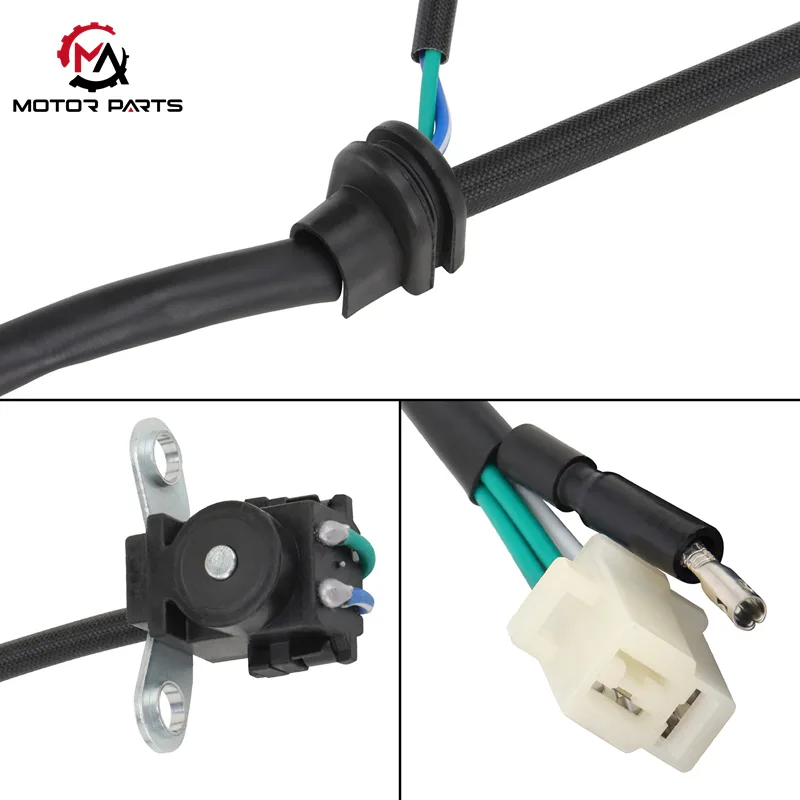

| Module terminal | 1. Connecteur : connecteur étanche à 6 broches2. Faisceau de câbles : couche extérieure enveloppée d'une gaine en silicone résistante à l'huile et à l'usure |
1. 6 broches correspondent aux fonctions d'allumage, de charge, de déclenchement et de mise à la terre, avec une division de circuit claire n2. La gaine en silicone résiste à l'usure du circuit causée par les secousses hors route, assurant une connexion stable du circuit |
Le fonctionnement de la bobine magnétique pour moto CRF150F est basé sur la loi de Faraday sur l'induction électromagnétique. Lorsque le moteur tourne, le vilebrequin entraîne l’aimant du rotor à tourner à grande vitesse, formant un champ magnétique alternatif dynamique. Le groupe de bobines de stator coupe les lignes de champ magnétique pour générer un courant alternatif, qui est ensuite distribué aux systèmes d'allumage, de charge et de synchronisation pour réaliser le travail coordonné des composants électriques de la moto.
Principe d'augmentation de tension : La bobine d'allumage agit comme un transformateur élévateur. Il utilise le rapport de rotation de la bobine primaire (généralement ≥ 1:100) pour induire la sortie CA basse tension de la magnéto en un courant haute tension instantané de plus de 20 000 V.
Processus de contrôle d'allumage : le courant haute tension est transmis à l'allumeur CDI (allumage par décharge de condensateur), où il est stocké par le condensateur de stockage d'énergie, puis déclenché pour se libérer.
Garantie de combustion : l'allumeur contrôle avec précision la bougie d'allumage pour générer de fortes étincelles d'allumage à la fin de la course de compression du moteur, assurant la combustion complète du mélange carburé et fournissant une puissance suffisante à la moto.
Conversion AC/DC : la forme d'onde AC émise par la bobine de charge est complexe et doit être convertie en courant continu via un régulateur redresseur. Les redresseurs modernes adoptent des circuits redresseurs en pont pleine onde, combinés à des condensateurs de filtrage et des circuits de lissage.
Sortie de tension stable : le courant continu pulsé converti est optimisé en une sortie stable de 12 V, qui peut réaliser deux fonctions principales :
Fournit une charge à tension constante et à limitation de courant pour les batteries au plomb/lithium 12 V ;
Fournit une alimentation continue pour les équipements électriques embarqués tels que les phares (35 W-55 W), les feux arrière et le rétroéclairage des instruments.
Collecte de signaux : la bobine de déclenchement agit comme le « contrôleur de temps » de la magnéto. Il détecte les saillies ou fentes spéciales sur le rotor, convertissant le changement de flux magnétique en signaux électriques (réalisés via des capteurs Hall ou des principes d'induction électromagnétique).
Contrôle du timing : après la mise en forme de la forme d'onde, le signal électrique contrôle avec précision le timing de déclenchement de l'allumeur. Pour le moteur à quatre temps du CRF150F, le signal de déclenchement est généralement envoyé lorsque l'angle du vilebrequin est de 18° à 22° avant que le piston n'atteigne le point mort haut (BTDC). Ce timing garantit une adéquation optimale entre l’énergie d’allumage et le mouvement du piston, maximisant ainsi l’efficacité du moteur et la puissance de sortie.
Adaptabilité aux environnements difficiles : indice d'étanchéité et anti-poussière IP65, faisceau de câbles résistant à l'huile et à l'usure, peut faire face aux conditions tout-terrain boueuses, poussiéreuses et cahoteuses.
Puissance de sortie stable : la conception du champ magnétique de haute précision et le système de régulateur redresseur garantissent une alimentation stable de 12 V, évitant les pannes de composants électriques causées par les fluctuations de tension.
Synchronisation d'allumage précise : la coopération entre la bobine de déclenchement et la structure de positionnement du rotor garantit un timing d'allumage précis, améliorant l'efficacité de la combustion du carburant et réduisant la perte de puissance.
Cette conception modulaire intégrée intègre des unités indépendantes traditionnelles d'allumage, de charge et de déclenchement en partageant le champ magnétique du noyau du stator et du rotor. Par rapport à la structure divisée, elle réduit de plus de 30 % les lignes de connexion, réduisant ainsi considérablement la probabilité de défaillances causées par des lignes desserrées ou humides dans des environnements cahoteux hors route. Dans le même temps, il améliore l'efficacité de la production d'énergie de 15 à 20 %, offrant ainsi une garantie de puissance pour un fonctionnement fiable dans des conditions routières extrêmes.
|
Bobine magnéto moto CRF150F |
Valeur |
|
Compatibilité du modèle |
Honda CRF150F (modèles 2003-2019), version TRX250X partiellement compatible |
|
Matériau principal |
Noyau : Tôles d'acier au silicium empilées ; Enroulement : fil de cuivre émaillé résistant aux hautes températures de 0,5 mm ; Encapsulation : Résine époxy |
|
dimensions physiques |

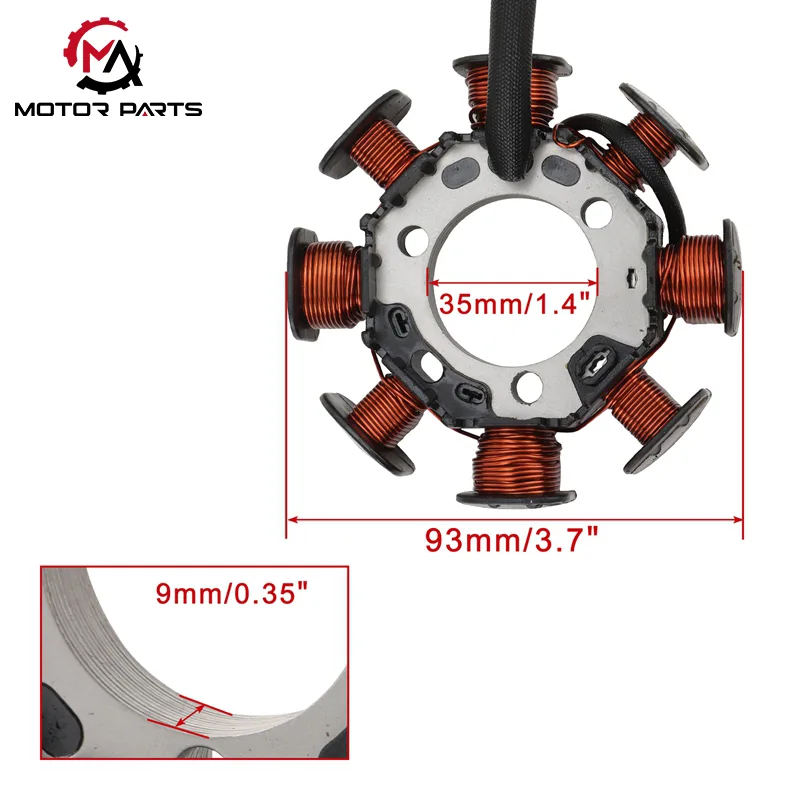

Diamètre interne 35 mm, diamètre externe 93 mm ; le poids est d'environ 395g |
|
Nombre de bobines |
8 |
|
environnement de travail |
40 ℃ ~ + 150 ℃ |
|
performance de base |
Tension de sortie : bobine de charge 14,5 ± 0,5 V (5 000 tr/min) ; Tension de crête de la bobine d'allumage≥15kV |
Suivant la tendance de l'électrification et de l'intelligence des motos, la bobine magnétique pour moto CRF150F de Max Trading a réalisé une innovation technologique : certains modèles sont équipés de puces intelligentes de contrôle de stabilité de tension et de modules d'avertissement de panne. Grâce à des systèmes de surveillance dynamique en temps réel, ils capturent avec précision les conditions de travail anormales telles que la surcharge et la surchauffe des bobines, déclenchent des mécanismes de protection active en quelques millisecondes, isolent efficacement les défauts de conduction et protègent complètement la sécurité du système électrique du véhicule. En attendant, avec une conception de compatibilité exceptionnelle, il s'intègre parfaitement dans le système d'injection électronique de carburant (EFI) et le tableau de bord intelligent des motos, fournissant des solutions d'alimentation stables et fiables pour les véhicules à énergie nouvelle et les motos intelligentes haut de gamme, devenant ainsi le composant préféré pour la mise à niveau intelligente dans l'industrie.
