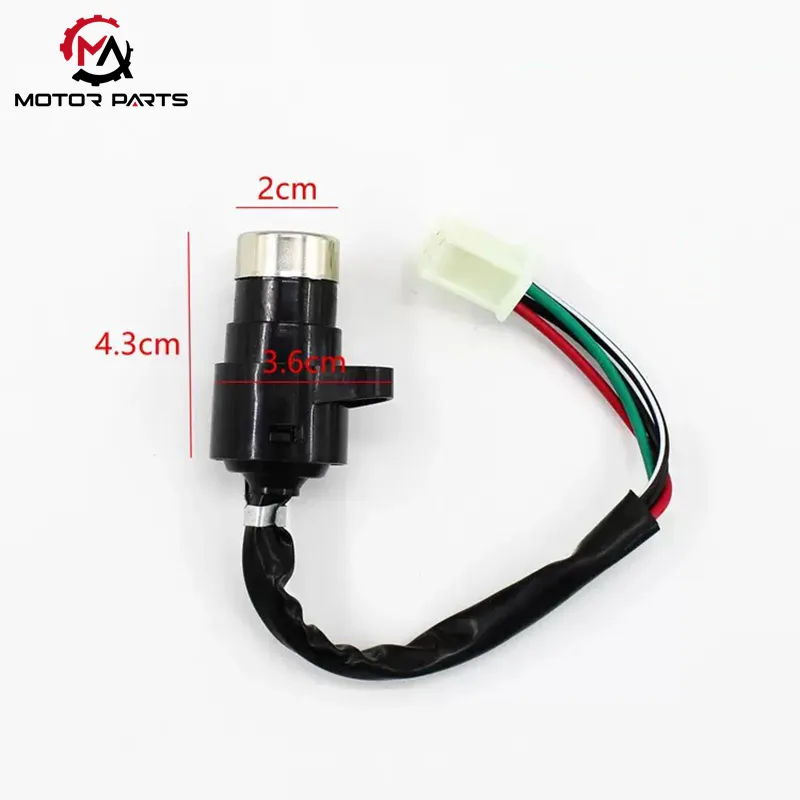

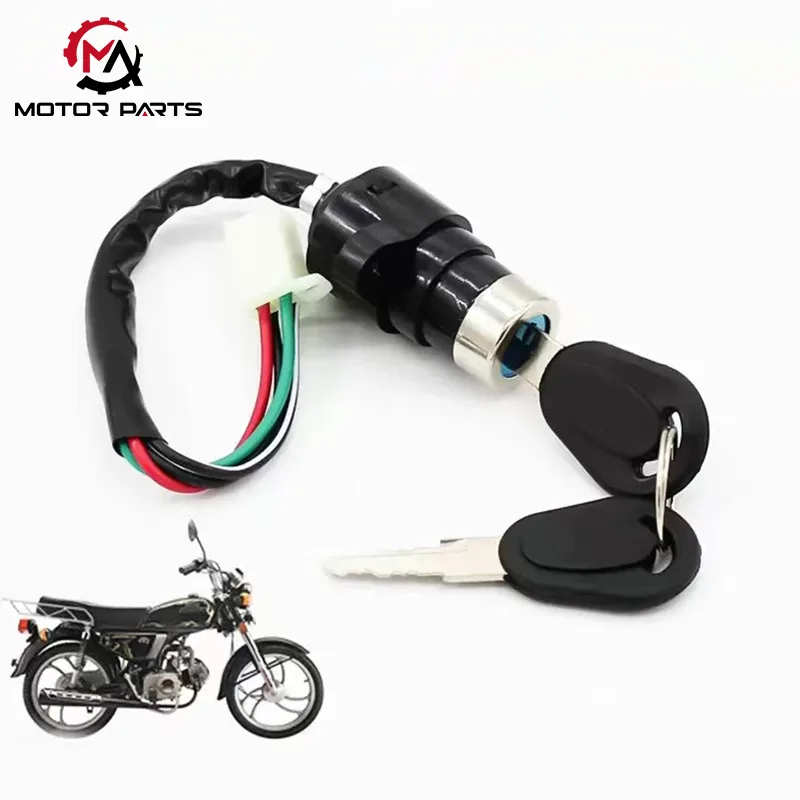

Commutateur d'allumage de moto JH70

Ce commutateur d'allumage de moto JH70 de haute qualité de l'usine Max Trading est un composant essentiel qui contrôle l'ensemble du circuit électrique du véhicule et le démarrage/arrêt du moteur. La conception structurelle et la logique de fonctionnement du commutateur sont basées sur le principe de base de « liaison mécanique + commutation de circuit ».

Composants de la structure :

1. Ensemble de cylindre de serrure mécanique

Le corps de serrure du commutateur d'allumage de moto JH70 est fabriqué en alliage de zinc moulé sous pression ou en alliage d'aluminium, associé à un cylindre de serrure en cuivre de haute précision et à la clé exclusive de l'usine d'origine. Il est doté d'un mécanisme à bascule de précision, permettant uniquement à la clé d'usine d'origine de tourner avec précision, offrant simultanément un contrôle de démarrage et une protection antivol.

Certains modèles disposent également d'une conception de tringlerie de verrouillage de direction ; lorsqu'il est mis en position verrouillée, il verrouille solidement le guidon, améliorant encore davantage la sécurité du véhicule lorsqu'il est garé.

2. Module de contact électrique

Le cylindre de serrure intègre un groupe de contacts en cuivre de haute pureté, le nombre et la position des contacts correspondant précisément aux exigences marche/arrêt du circuit pour chaque position. La surface de contact subit un traitement anti-oxydation professionnel pour résister efficacement à l'oxydation et à la corrosion, garantissant une conductivité stable à long terme et fournissant une barrière de protection robuste pour l'ensemble du système électrique du véhicule.

3. Ensemble de bornes de câblage

L'arrière du commutateur d'allumage de moto JH70 est équipé de 3 à 6 borniers de câblage enfichables, se connectant à l'alimentation électrique, au système d'allumage, au circuit d'éclairage et à d'autres circuits principaux. La conception enfichable pratique améliore considérablement l'efficacité de l'inspection et de la maintenance des circuits.

Principe de fonctionnement

Lorsque la clé est insérée dans le cylindre de serrure et tournée, le cylindre de serrure, grâce à un mécanisme d'engrenage précis, entraîne l'ensemble de contacts internes à se déplacer de manière synchrone, contrôlant ainsi l'état marche/arrêt de l'ensemble du circuit électrique du véhicule. Le processus de travail spécifique est le suivant :

Position ON (Position de mise sous tension)

Lorsque la clé est tournée en position ON, le mécanisme de liaison du cylindre de serrure connecte le groupe de contacts à l'alimentation électrique, au système d'allumage et au circuit d'éclairage. À ce moment-là, le tableau de bord électronique de la moto s'allume, la bougie d'allumage reçoit la tension d'allumage et les phares, feux arrière et autres systèmes d'éclairage entrent en mode veille, fournissant l'assistance électrique nécessaire au fonctionnement sûr du véhicule.

Position DE DÉBUT (Position de départ)

Lorsqu'il est tourné en position START (certains modèles simplifiés omettent cette position physique et utilisent un bouton de démarrage électrique séparé), le commutateur d'allumage de moto JH70 connecte le circuit du moteur de démarrage en plus de maintenir la connexion au système d'allumage et au circuit d'éclairage. Le courant amène ensuite le pignon de démarrage à s'engager avec le volant moteur, faisant tourner le vilebrequin et complétant le processus de démarrage du moteur.

Pour éviter d'endommager le démarreur en raison d'une surcharge, cette position dispose généralement d'un mécanisme de protection contre les surintensités et la durée de démarrage unique est limitée à 5 à 8 secondes.

Position OFF/LOCK (position moteur arrêté/verrouillage)

Lorsque la clé est tournée en position OFF ou LOCK, le mécanisme de contact déconnecte complètement toutes les connexions du circuit et l'alimentation électrique du véhicule est interrompue. Dans le même temps, le boulon de verrouillage du corps de la serrure mécanique sort et s'engage dans la rainure de fixation du guidon, verrouillant le guidon à un angle spécifique, formant une barrière antivol physique qui empêche efficacement le déplacement ou la rotation arbitraire du véhicule lorsqu'il est garé.

Paramètre du produit :

Max Trading a hâte de travailler avec vous

Le marché mondial actuel des commutateurs d'allumage pour motos a un taux de croissance annuel composé de 22 %, et la taille du marché devrait dépasser 15 milliards de yuans d'ici 2025. Nos produits ont pris une position de leader sur le marché avec leurs quatre avantages d'adaptabilité totale, de stabilité élevée, d'intelligence et de conformité. Que vous soyez un vendeur de commerce électronique transfrontalier, un grossiste régional de pièces détachées ou un fournisseur de constructeur automobile, nous pouvons fournir des logos personnalisés, des emballages exclusifs, des politiques de prix échelonnées et un service d'assistance au commerce extérieur 7 × 24 heures sur 24.

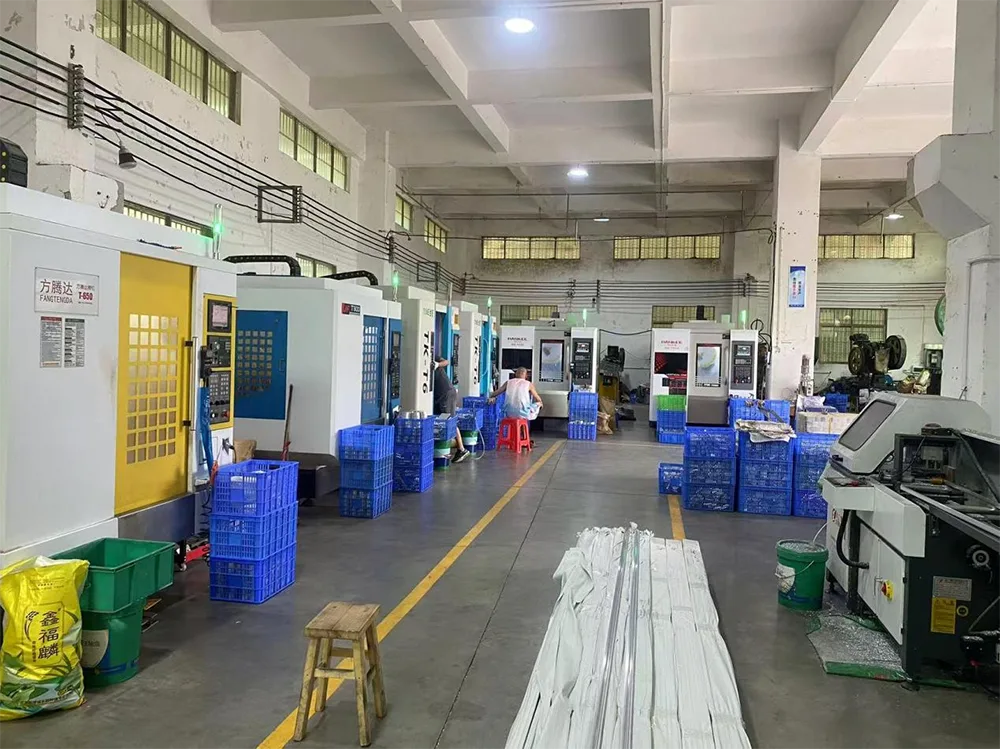

Atelier de production
